X-MCUP 模块控制单元

功能描述:

          X系列带被动均衡的模块控制单元(X-MCUP)是X系列电池管理系统的组成部分。作为从控制器,单个或多个X-MCUP可与主控制单元(X-BCU)交互组成一个完整的BMS。X-MCUP用于监测多达240个串联电芯,适用于分布式大型电池组电芯BMS解决方案。每个X-MCUP可配置成监测4-12节电芯的电压和温度。所有测得的电芯电压和温度送至X-BCU。同时,X-MCUP计算每个监测电芯的ESR和容量。所有控制器间通讯通过CAN 总线进行。


典型应用:与X-BCU控制单元组成系统,应用于中高压电池系统 (混合动力/插电/纯电动汽车等应用)


安全保护:过压、欠压、过流、过功率、过温、电极反向保护

     安全硬件互锁层功能作为软件控制的第二层保护,形成了安全保护系统所要求的双通道结构,这在检测故障和失效方面体现了充分的优势即使是软件控制发生了系统性故障。JTT硬件和软件层面的双通道结构符合所有的安全保护系统的要求,相比于其它BMS采用双独立系统但并行运行完全相同的软件系统的方法,双通道结构大大降低了控制器的成本和空间。硬件系统的设计兼容于IEC 61508 及ISO 26262。



监测诊断:X-MCUP作为从控系统,电压温度监测比为1:1。

     电压采集速度可达50ms/次,确保数据的快速反应保护电芯,避免过压,欠压的发生。


接口和通讯:隔离CAN与主控制器及其它诊断设备通信。

                可靠的供电输入带短路、反向电压、过载保护。


适用电芯: X系列适用于所有锂电池。包括LFP, NMC, LMO, LTO 和所有形状电池如软包,圆柱等。

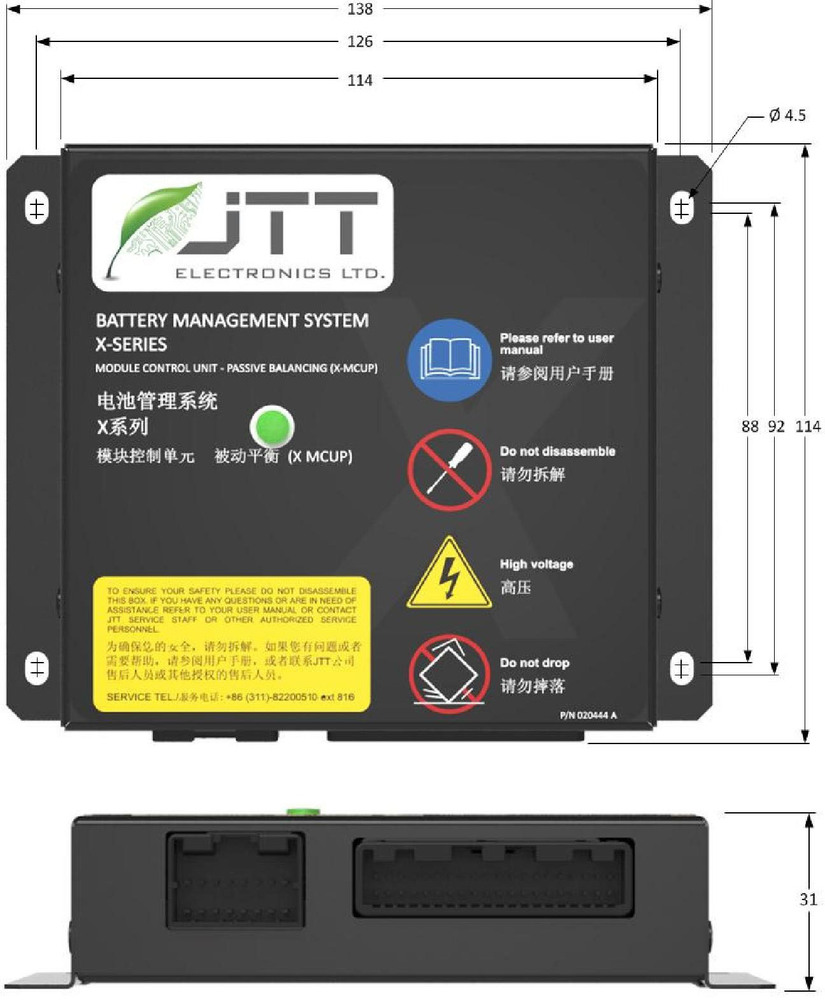

尺寸与封装 (CM)




基本功能参数
典型案例
· 主控模块BCU 标准工作电压
· 监测 4 - 12 节电芯电压
· 监测 4 - 12 节电芯温度
· 隔离CAN连接至主控模块
· 300mA 均衡
· SOC, SOH, 容量,直流内阻计算
· 电芯过压,欠压保护,电流传感器检测
· 硬件互锁保护
· 附加数字与模拟I/O
· 隔离CAN和RS-232
· 数字与模拟I/O
· 超低功耗
· 故障管理与诊断
·
汽车等级
· 电动、混合动力、插电式混合动力汽车
· 光伏储能系统
· 多模块或箱的分布式工业电池组

· 后备式、在线式应急电源系统
